Видеокомплекс для кольпоскопов КС-01 ZOOM
Снят с производства!
Видеокомплекс для кольпоскопов КС-01 ZOOM
Назначение

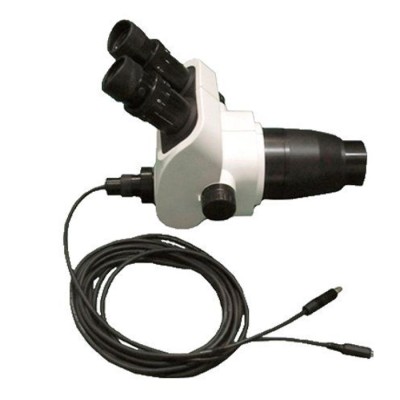

Видеокомплекс для кольпоскопов КС‑01 ZOOM предназначен для формирования телевизионного сигнала на основе изображения от оптической головки кольпоскопа и его передачи на телевизионный монитор или в блок оцифровки видеосигнала для последующей компьютерной обработки. Подключение осуществляется через третий (тринокулярный) окуляр кольпоскопа, что позволяет одновременно выводить изображение на экран и вести привычный осмотр через бинокулярные окуляры. Это идеальное решение для гинекологических кабинетов, которые хотят добавить возможности видеодокументирования, телемедицины и обучения без замены основного прибора.
Конструкция и технологии
• Простое подключение через третий окуляр: видеокомплекс крепится к оптической голове кольпоскопа через дополнительный тубус (третий окуляр). Это не требует переделки прибора и сохраняет возможность полноценного бинокулярного осмотра. Врач одновременно видит объёмную картинку в окуляры и наблюдает изображение на мониторе.
• Качественная ПЗС-матрица и чёткое изображение: в основе комплекса лежит цветная видеокамера на ПЗС-матрице формата 1/3 дюйма. Разрешающая способность составляет 470 телевизионных линий, а отношение сигнал/шум – не менее 48 дБ, что гарантирует стабильное, контрастное изображение без видимых шумов. Минимальная освещённость на фотоприёмнике – 0,5 люкс, поэтому камера отлично работает даже в условиях неяркого света кольпоскопа.
• Совместимость с системами видеонаблюдения и ПК: комплекс формирует сигнал в стандарте PAL (CCIR, 625 строк, 50 полей). Его можно напрямую подключить к любому телевизионному монитору через видеовход или направить в блок оцифровки (видеозахвата) для сохранения снимков и видео на компьютере. Длина кабеля камерной головки – 1,5 метра, что обеспечивает удобное размещение оборудования.
• Широкий диапазон цветовой температуры: устройство корректно работает при цветовой температуре источника света от 2800 до 6500 К, поэтому совместимо как с галогенными (тёплый свет), так и со светодиодными осветителями (холодный свет). Изображение остаётся естественным без дополнительной настройки.
• Компактность и универсальность: камерная головка имеет диаметр всего 30 мм и длину 85 мм, что не создаёт помех при работе. Видеокомплекс питается от сети 10–220 В, 50–60 Гц, что позволяет подключать его к стандартным розеткам в любом кабинете. Он подходит не только для кольпоскопов КС‑01 ZOOM, но и для многих других моделей с тринокулярной насадкой.
Применение в гинекологической практике
Документирование и архивация
Вывод изображения на монитор и запись через видеозахват позволяют сохранять фото и видео кольпоскопии – для истории болезни, научной работы или обсуждения с коллегами.
Обучение и телемедицина
Демонстрация увеличенного изображения на экране помогает объяснять пациенткам состояние, обучать интернов и проводить удалённые консультации.
Повышение комфорта врача
Одновременный осмотр через окуляры и наблюдение на мониторе снижает нагрузку на глаза, особенно при длительных процедурах.
Модернизация без замены кольпоскопа
Видеокомплекс превращает обычный оптический кольпоскоп в полноценную видеостанцию – бюджетная альтернатива покупке дорогого видеокольпоскопа.
Ключевые преимущества
• Установка через третий окуляр – не мешает бинокулярному осмотру, сохраняет штатную работу кольпоскопа.
• Чёткая ПЗС-камера (470 ТВЛ, 1/3″) – стабильное изображение с низким уровнем шума (>48 дБ).
• Работа при низкой освещённости (0,5 люкс) – подходит для любых осветителей кольпоскопа.
• Широкий диапазон цветовой температуры (2800–6500 К) – совместимость с галогенными и LED-лампами.
Уход, дезинфекция и обслуживание
• Очистка оптики камеры: только специальные салфетки и жидкости для линз.
• Дезинфекция корпуса и кабеля: мягкая ветошь с раствором перекиси водорода или бесхлорным спиртом.
• Защита от влаги и пыли: при подключении к тринокуляру использовать защитные переходники.
• Периодическая проверка контактов и кабеля: раз в год проверять соединения на наличие повреждений.
• Хранение: в сухом месте, избегать ударов и воздействия сильных магнитных полей.
Тип устройства: видеокомплекс (видеокамера с адаптером) для установки на тринокулярный кольпоскоп.
Совместимость: кольпоскопы КС‑01 ZOOM и другие модели с тринокулярной насадкой (третий окуляр).
Рекомендация: оптимальное решение для гинекологических кабинетов, которые хотят добавить возможность видеодокументирования, телемедицины и обучения без замены существующего оптического кольпоскопа.
| Бренд | Здоровый Мир |
| Страна | Россия |
| Длина кабеля камерной головки | 1,5 м |
| Допустимый диапазон цветовой температуры источника света | 2800 — 6500 К |
| Минимальная освещённость на фотоприёмнике | 0,5 Лк |
| Разрешающая способность ТВ-камеры | 470 ТВЛ |
| Размер ПЗС | матрицы 1/3 |
| ТВ-система | CCIR, 625 стpок, 50 полей, PAL |
| Размеры | камерная головка Ø30; 85 мм |
| Отношение сигнал/шум | не менее 48 дБ |
| Напряжение питания | 10 — 220 В 50–60 Гц |
| Масса | 0 г |
