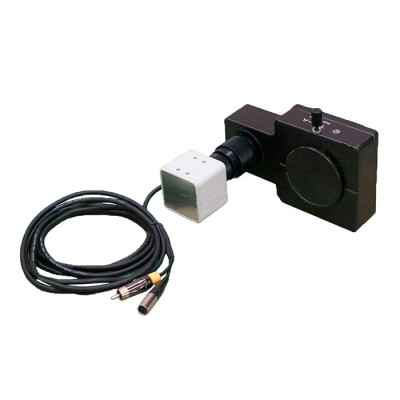

Видеокомплекс для вывода цветного изображения Люкс (аналоговая видеокамера)
Снят с производства!
Видеокомплекс для вывода цветного изображения Люкс (аналоговая видеокамера)
Преобразует оптический кольпоскоп в видеостанцию с аналоговым выходом – простота, надёжность, совместимость
Назначение

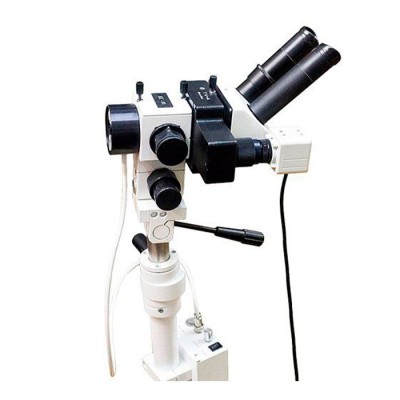

Видеокомплекс «Люкс» (аналоговая версия) преобразует оптическое изображение, создаваемое кольпоскопом, в телевизионный цветной сигнал и обеспечивает его передачу на записывающее устройство и монитор. Устройство состоит из делителя луча и аналоговой видеокамеры высокого качества. Оно подключается к оптической головке кольпоскопа, позволяя врачу одновременно наблюдать картину через окуляры и выводить изображение на внешний экран. Применяется при кольпоскопической диагностике, заполнении стандартных и расширенных протоколов листов кольпоскопического исследования (ЛКИ), а также для создания баз данных пациентов с обработкой видео- и фотофайлов.
Конструкция и технологии
• Аналоговая видеокамера высокого качества: в основе видеокомплекса лежит ПЗС-матрица формата 1/3″ с разрешающей способностью 540 телевизионных линий (ТВЛ). Она обеспечивает чёткое, цветное изображение с естественной цветопередачей. Частота кадров — до 25 кадров/с, что достаточно для плавной передачи динамических процессов.
• Делитель луча (сплиттер) и работа без изменений конфигурации: благодаря делителю луча, видеокомплекс не мешает врачу смотреть через бинокулярные окуляры кольпоскопа обоими глазами. Одновременно изображение передаётся на монитор или ноутбук – это идеальное решение для демонстрации и архивации.
• Преобразование аналогового сигнала в цифровой: для работы с компьютером требуется карта цифрового видеозахвата (приобретается отдельно). Она преобразует аналоговый сигнал в цифровой, позволяя сохранять фото и видео, обрабатывать их и интегрировать в базу данных. Видеокомплекс совместим с программами архивации информации.
• Простота установки и надёжность: комплект включает камерную головку, переходную втулку, стопорный винт и индикатор питания. Устройство крепится непосредственно на оптическую головку кольпоскопа без сложных манипуляций. Питание осуществляется от источника 9–14 В (обычно от сети через адаптер), потребляемый ток всего 70 мА.
• Компактность и устойчивость к условиям: габариты видеокомплекса 120×90×60 мм, вес — не более 600 граммов. Рабочая температура от −10 до +50 °С позволяет использовать его практически в любых условиях. Минимальная освещённость составляет 0,03 люкс — камера «видит» даже при очень слабом свете кольпоскопа.
Применение в гинекологической практике
Документирование кольпоскопии
Вывод изображения на экран позволяет заполнять протоколы ЛКИ (листы кольпоскопического исследования) с фотофиксацией, что повышает точность и объективность.
Демонстрация пациентке и доверие
Возможность показывать женщине её состояние на экране в реальном времени улучшает взаимопонимание, повышает мотивацию к лечению.
Создание базы пациентов
При подключении к ПК через карту видеозахвата и использовании программы архивации можно вести базу данных с фото/видео, отслеживать динамику и обмениваться материалами с коллегами.
Обучение и телемедицина
Трансляция на внешний монитор или запись видео помогает обучать интернов, проводить онлайн‑консультации и готовить научные материалы.
Ключевые преимущества
• Аналоговая камера высокого качества (540 ТВЛ) – чёткое цветное изображение без задержек.
• Одновременный осмотр в окуляры и вывод на экран – привычная работа врача плюс демонстрация пациентке.
• Высокая чувствительность (0,03 люкс) – отличная работа при слабом освещении кольпоскопа.
• Простое крепление через переходную втулку – универсальная совместимость с большинством кольпоскопов.
• Надёжность и широкий диапазон температур (от −10 до +50 °С) – подходит для разных условий.
Уход, дезинфекция и обслуживание
• Очистка оптики камеры: только специальные салфетки и жидкости для линз.
• Дезинфекция корпуса и кабеля: мягкая ветошь с раствором перекиси водорода или бесхлорным спиртом.
• Защита от пыли и ударов: хранить в чехле или коробке, избегать механических воздействий.
• Регулярная проверка контактов и разъёмов: для стабильной передачи сигнала.
• Своевременная замена карты видеозахвата (при необходимости): для совместимости с новыми ОС.
Тип устройства: аналоговый видеокомплекс для кольпоскопов (ПЗС-камера с делителем луча).
Комплектация: камерная головка, переходная втулка, стопорный винт, индикатор питания, аналоговый кабель.
Дополнительно (приобретается отдельно): ноутбук / монитор, карта цифрового видеозахвата, программное обеспечение для архивации.
Рекомендация: надёжное и простое решение для оснащения гинекологического кабинета системой видеодокументирования без замены существующего оптического кольпоскопа. Идеально для работы с традиционными аналоговыми мониторами и системами видеозахвата.
| Бренд | Здоровый Мир |
| Страна | Россия |
| Настройка чувствительности | Автоматическая |
| Частота | 25 кадров/с (зависима от разрешения) |
| Моно делитель | Да |
| Разрешающая способность | 540 ТВЛ |
| Сплиттер | Да |
| Потребляемый ток | 70 мА |
| Рабочая температура | от -10° до + 50° С |
| Размеры | 120х90х60 мм |
| Вес | не более 600 г |
| Освещенность | 0,03 Люкс (Минимальная) |
| Матрица | ПЗС 1/3" |
| Баланс белого цвета | Автоматическая настройка |
| Питание | 9В -14В |
