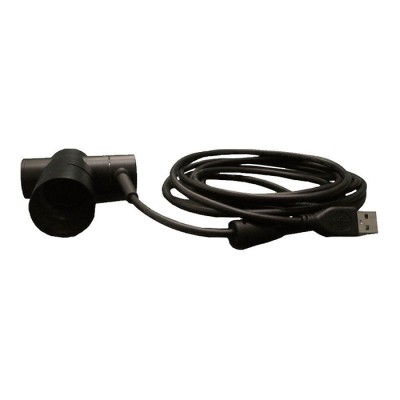

Видеокомплекс Стандарт
Снят с производства!
Видеокомплекс Стандарт
Простое и надёжное решение для вывода изображения кольпоскопа на монитор – аналоговая версия с возможностью оцифровки
Назначение
Видеокомплекс «Стандарт» предназначен для передачи видимого изображения от кольпоскопа на внешний монитор. Устройство монтируется на любой из окуляров (левый или правый) оптической головки и представляет собой компактную видеокамеру – доступна в цифровом или аналоговом исполнении. Видеокомплекс позволяет врачу выводить увеличенную картинку на экран, не отвлекаясь от осмотра через окуляры, что удобно для демонстрации пациентке, обучения интернов и подготовки материалов для консилиумов.
Важно: для аналоговой версии видеокомплекса требуется карта цифрового видеозахвата (устанавливается в ПК или ноутбук) для преобразования аналогового сигнала в цифровой. Без карты возможно только пассивное наблюдение на мониторе без возможности редактирования и архивации.
Конструкция и технологии
• Универсальный монтаж на любой окуляр: видеокомплекс крепится непосредственно на тубус окуляра кольпоскопа (слева или справа) с помощью стандартного крепления. Это не требует специальных доработок и позволяет быстро установить или снять устройство.
• Выбор исполнения – цифровое или аналоговое: модель «Стандарт» доступна в двух вариантах. Цифровая камера сразу выдаёт сигнал, готовый для обработки на ПК. Аналоговая версия формирует видеосигнал стандарта PAL (1 В, 75 Ом), который можно вывести на обычный телевизионный монитор или подать на карту видеозахвата для оцифровки. Разрешение камеры – 470 телевизионных линий, отношение сигнал/шум – не менее 46 дБ, что гарантирует стабильную картинку без помех.
• Качественная матрица и работа в сложных условиях: в основе видеокомплекса лежит цветная CCD-матрица формата 1/3 дюйма. Минимальная освещённость составляет 0,3 люкс – этого достаточно для работы с любыми осветителями кольпоскопа. Устройство стабильно функционирует при температурах от −10 до +50 °С и готово к работе менее чем за 0,5 минуты после включения.
• Расширение функционала через программное обеспечение: при использовании цифровой камеры или карты видеозахвата вместе с аналоговым видеокомплексом и установкой специального ПО открываются широкие возможности. Врач может заполнять стандартные и расширенные протоколы ЛКИ (листы кольпоскопического исследования), производить редактирование изображений, применять цифровое увеличение, создавать базы данных пациентов и обследований, а также классифицировать фото- и видеоматериалы по любым критериям.
• Компактность и малый вес: камерная головка имеет габариты 76×46×46 мм, питается от 12 В (потребляемый ток 0,15 А). Устройство не занимает много места и не создаёт дополнительной нагрузки на кольпоскоп.
Применение в гинекологической практике
Демонстрация и доверие пациентки
Вывод четкого цветного изображения на монитор позволяет женщине наблюдать за ходом обследования, лучше понимать своё состояние и активнее участвовать в лечении.
Документирование и архивация
При подключении к ПК через карту захвата или использовании цифровой камеры можно сохранять снимки и видео, создавать базу данных пациентов с возможностью поиска по критериям.
Заполнение протоколов ЛКИ
Специализированное ПО позволяет прямо во время осмотра заполнять листы кольпоскопического исследования, вставлять в отчёты снимки и быстро готовить заключения.
Обучение и телемедицина
Трансляция на большой экран, запись учебных видео и возможность редактирования изображений (масштабирование, цветокоррекция) – идеальный инструмент для подготовки специалистов.
Ключевые преимущества
• Универсальный монтаж на любой окуляр кольпоскопа – быстрая установка без доработок.
• Высокое качество изображения (470 ТВЛ, 1/3″ CCD) – чёткая цветная картинка, низкий уровень шума.
• Работа при низкой освещённости (0,3 люкс) – подходит для любых осветителей.
• Возможность расширения функционала через ПО – редактирование, архивация, базы данных, протоколы ЛКИ.
• Широкий диапазон рабочих температур (–10…+50 °С) – надёжность в любых условиях.
Уход, дезинфекция и обслуживание
• Очистка оптики камеры: только специальные салфетки и жидкости для линз.
• Дезинфекция корпуса и кабеля: мягкая ветошь с раствором перекиси водорода или бесхлорным спиртом.
• Регулярная проверка разъёмов и контактов видеовыхода – для стабильной передачи сигнала.
• Защита от ударов и пыли: хранить в чехле или коробке между использованиями.
• Своевременное обновление драйверов карты видеозахвата (при использовании ПК) – для совместимости с ПО.
Тип устройства: видеокомплекс для кольпоскопа (монтируется на окуляр), аналоговый или цифровой вариант.
Комплектация: видеокамера с креплением на окуляр, кабель питания, переходная втулка (по необходимости), документация.
Дополнительно (приобретается отдельно): для аналоговой версии – карта цифрового видеозахвата, для цифровой – готово к подключению к ПК; программное обеспечение для архивации и ведения базы пациентов.
Рекомендация: оптимальное бюджетное решение для оснащения гинекологического кабинета системой видеодокументирования. Подходит для большинства моделей кольпоскопов, прост в установке и даёт возможность расширения функционала с помощью ПО.
| Бренд | Здоровый Мир |
| Страна | Россия |
| Потребляемый ток | 0,15 А |
| Рабочая температура | -10+50С |
| Время готовности к работе после включения | не более 0,5 мин |
| Видео выход | 1 В, 75 Ом |
| Развертка | 2:1 |
| Синхронизация | внутренняя система |
| Размеры | 76х46х46 мм |
| Освещенность | минимальная 0,3 Люкс |
| Матрица | 1/3 color CCD |
| Питание током | 12 В |
| Отношение сигнал/шум | не менее 46 дБ |
| Разрешение | по горизонтали 470 Твлин |
| Масса | 0 кг |
| Режимы работы | продолжительный |
