Видеокомплекс для вывода цветного изображения Люкс (цифровая видеокамера)
Снят с производства!
Видеокомплекс для вывода цветного изображения Люкс (цифровая видеокамера)
Преобразует оптический кольпоскоп в цифровую видеостанцию для документирования, обучения и телемедицины
Назначение
Видеокомплекс «Люкс» предназначен для формирования и вывода цветного изображения от оптической головки кольпоскопа на внешний экран (телевизор, монитор ПК или ноутбук) непосредственно во время обследования, а также для записи данных на компьютер с целью их дальнейшей обработки. Устройство подключается к оптической головке кольпоскопа (через окуляр или тринокулярную насадку), преобразует оптическое изображение в цифровой видеосигнал и передаёт его на дисплей или записывающее устройство. Это позволяет врачу одновременно наблюдать картину через окуляры и выводить изображение на большой экран для демонстрации пациентке, коллегам или для архивации.
Конструкция и технологии
• Высокое качество цветного изображения: в основе видеокомплекса лежит цветная CCD-матрица формата 1/3 дюйма. Применение делителя луча (сплиттера) и качественной видеокамеры обеспечивает чёткую, насыщенную картинку с разрешением 1280×720 пикселей (HD‑ready). Минимальная освещённость составляет всего 0,03 люкс – видеокомплекс отлично работает даже при слабом свете, сохраняя детали.

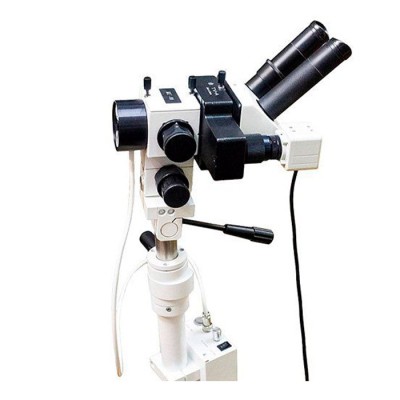

• Одновременный осмотр и видеовывод: устройство подключается к оптическому каналу кольпоскопа таким образом, что врач продолжает наблюдать объёмное изображение через бинокулярные окуляры, а видеосигнал независимо выводится на внешний монитор или ноутбук. Это не требует переучивания и не мешает рабочему процессу.
• Простота подключения и совместимость: комплекс поставляется с камерной головкой, переходной втулкой и стопорным винтом, что позволяет легко закрепить его на большинстве моделей кольпоскопов. Питание осуществляется от USB (5 В) или отдельного блока питания. Потребляемый ток – всего 70 мА, что делает устройство энергоэффективным.
• Запись и обработка данных: видеокомплекс можно использовать совместно с программой архивации (приобретается отдельно или поставляется по запросу). Это даёт возможность сохранять результаты диагностики, создавать базы данных кольпоскопических обследований и пациентов, обрабатывать фото- и видеофайлы. Частота кадров достигает 30 кадров/с, что достаточно для плавного видео.
• Эргономика и мобильность: камерная головка имеет компактные размеры (140×70×70 мм) и весит не более 250 граммов, поэтому не создаёт лишней нагрузки на кольпоскоп. Рабочая температура от −10 до +50 °С позволяет использовать комплекс в любых климатических условиях. Автоматическая настройка чувствительности и баланса белого упрощают работу – не требуется ручная калибровка.
Применение в гинекологической практике
Кольпоскопическая диагностика
Вывод увеличенного изображения на экран помогает заполнять стандартные и расширенные протоколы ЛКИ (листы кольпоскопического исследования), уточнять детали и документировать пробы.
Доверительный контакт с пациенткой
Демонстрация результатов обследования в реальном времени на экране помогает женщине понять состояние своего здоровья, повышает доверие к врачу и мотивацию к лечению.
Создание базы данных и архивация
Запись видео и фото, обработка файлов через специализированное ПО позволяют вести электронные карты пациентов, отслеживать динамику и обмениваться данными с коллегами.
Обучение и телемедицина
Трансляция изображения на удалённый монитор или запись лекций помогает обучать интернов, проводить онлайн-консультации и готовить научные материалы.
Ключевые преимущества
• Одновременный вывод на экран и наблюдение в окуляры – удобно для врача и информативно для пациентки.
• Высокое разрешение 1280×720 (HD‑ready) – детализированное цветное изображение без задержек.
• Чувствительная матрица 1/3" CCD (0,03 люкс) – отличная работа даже при слабом освещении.
• Поддержка программы архивации и создания БД – полный цикл документирования.
• Простое крепление к кольпоскопу (переходная втулка, стопорный винт) – универсальная совместимость.
Уход, дезинфекция и обслуживание
• Очистка оптики камеры: только специальные салфетки и жидкости для линз.
• Дезинфекция корпуса и кабеля: мягкая ветошь с раствором перекиси водорода или бесхлорным спиртом.
• Избегать механических ударов камерной головки и разъёмов – хрупкая оптика.
• Регулярная проверка контактов и переходной втулки – для стабильной работы.
• Обновление ПО и драйверов (при работе с компьютером) – для совместимости с новыми ОС.
Тип устройства: цифровой видеокомплекс для кольпоскопов (цветная CCD-камера с делителем луча).

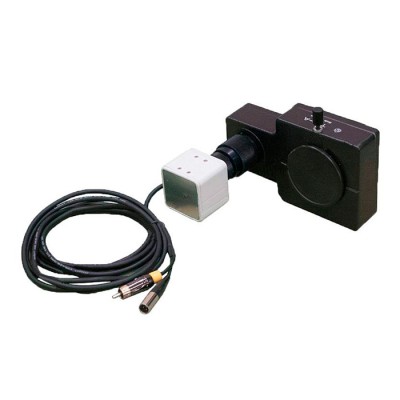

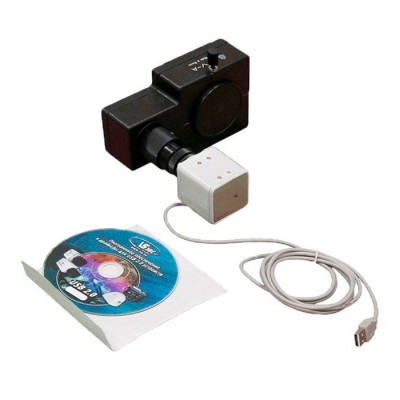

Комплектация: камерная головка, переходная втулка, стопорный винт, индикатор питания, кабель.
Дополнительно (приобретается отдельно): ноутбук/монитор, программное обеспечение, карта видеозахвата.
Рекомендация: отличное решение для модернизации оптического кольпоскопа – добавляет возможности видеодокументирования, архивации, телемедицины и повышает доверие пациенток без замены основного прибора.
| Бренд | Здоровый Мир |
| Страна | Россия |
| Настройка чувствительности | Автоматическая |
| Частота | 30 кадров/с (зависима от разрешения) |
| Моно делитель | + |
| Разрешающая способность | 1280х720 пикселей |
| Сплиттер | + |
| Потребляемый ток | 70 мА |
| Рабочая температура | от -10° до + 50° С |
| Размеры | 140х70х70 мм |
| Вес | не более 250 г |
| Освещенность | минимльная 0,03 Люкс |
| Матрица | Матрица 1/3 color CCD |
| Баланс белого цвета | Автоматическая настройка |
| Питание | 5 В |
